發布時間：2022年08月12日                作者：德國GMC-I高美測儀（上海電勵士）

德國高美PV150/200太陽能光伏電站安規測試儀完全滿足IEC62446標準規定的第1類測試

IEC62446標準簡介:

IEC是世界上成立Z早的國際性電工標準化機構，負責有關電氣工程和電子工程領域中的國際標準化工作

IEC62446:2016  ：《并網光伏系統-系統文件、調試測試和檢驗的Z低要求》

標準導讀：并網的光伏系統，需要在其生命周期內定期維護和檢修，特別是一些涉及到業主變更的電站，完善的檢驗測試文檔才可能保證電站的高效安全長久運行。

IEC62446:2016 D一類測試要求

☆ 第1類測試-Z低要求-應當應用到所有系統的一組標準的測試。

Z低限度的測試，并且不管系統規模、類型、位置或復雜度都可應用到所有系統。一般地，應當在先于DC測試之前完成AC測試。

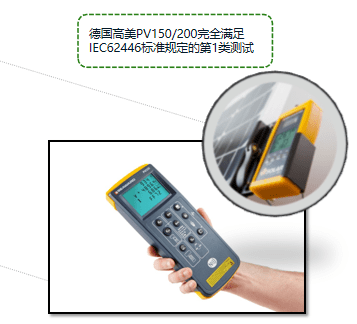

德國高美PV150/200光伏測試儀完全滿足IEC62446標準規定的第1類測試

☆ 保護性接地和等電位連接導體的連續性

☆ 極性測試

☆ 光伏串匯流箱測試

☆ 組串開路電壓測試

☆ 組串電流測試（短路電流或工作電流）

☆ 功能測試

☆ 光伏陣列絕緣電阻測試

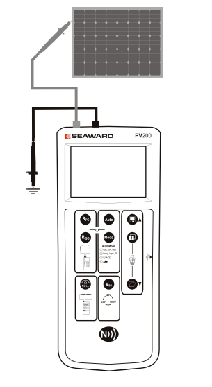

PV150/200光伏安規測試儀保護性接地和等電位連接導體的連續性：

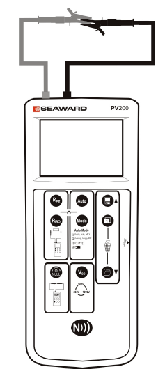

設備調零

1、設備正負極短接

2、長按Null鍵

3、聽到嗶嗶聲后面板顯示0.00Ω

開始測試

1、紅黑表筆按照?qǐng)D示連接按下Rpe鍵

2、如需長時間測量長按Rpe鍵

3、兩個表筆之間的電阻值即可顯示

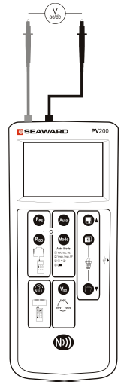

1、如下圖連接紅黑表筆到組件或組串正負極

2、儀器自動檢測電壓值，并在電壓值前顯示+或者-

注意：如果是AC，+和-會交替閃爍

IEC62446的描述:

為了安全和防止連接設備損壞，在其他測試之前并且在開關閉合或串過電流保護器被插入之前進行極性檢查是極為重要的。如果在先前連接的系統上進行檢查并且發現一個串的相反極性，則重要的是檢查組件和旁路二極管是否由于該錯誤而造成損壞。

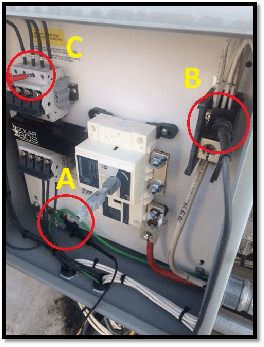

光伏串匯流箱測試:

☆ 在光伏串組合箱內以反極性連接的單個串有時可能容易錯過

☆ 匯流箱測試的目的是確保在匯流箱處互連的所有串正確連接。

☆ 盡管可以用數字萬用表進行極性測試，但是當檢查大量電路時，“ - ”符號的出現可以相對容易忽略

☆ 建議用電壓法來替代萬用表極性測試

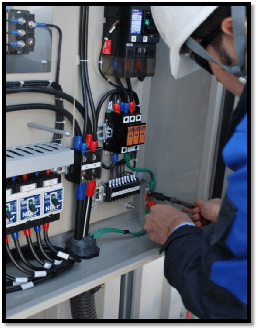

光伏匯流箱測試儀測試程序如下：

☆ 應在首次插入任何串式保險絲/連接器之前執行

☆ 選擇PV150/200電壓檔，應為系統電壓的2倍

☆ 閉合負極所有保險，共享負極母線為參考點，不要插入任何正保險絲/連接器

☆ 測量D一個串從正到負的開路電壓，并確保它是一個預期值

光伏串匯流箱測試電壓測量法如下：

☆ 測量D一串和第二串正極電壓，正常應該接近零，可接受15V以下偏差

☆ 繼續對后續串進行測量，使用D一個正電路作為儀表公共連接點

☆ 如果存在反極性條件，則該條件將非常明顯  測得的電壓將是系統電壓的兩倍
