PV太陽能光伏系統測試內容：

太陽能光伏系統是具有一定復雜性的技術裝置，通常安裝在難以進入的區域（房屋和工業設施的屋頂、偏遠的室外場地等）。它們必須可靠地工作，并得到可靠的保護，防止人員發生危險事故。

由德國公共事故保險規定，用于測試電氣系統以預防事故的DGUV V3法規以及關于需要監測的工作設備和系統的測試和檢查的操作安全的技術規則TRBS1201構成了太陽能系統測試的基礎。

德國電氣工程師協會的VDE標準VDE0105- 100、VDE  0100-600和VDE 0126-23總結了整個系統的有效測試間隔和測試標準。所有太陽能系統必須根據這些標準每四年進行一次全面測試。

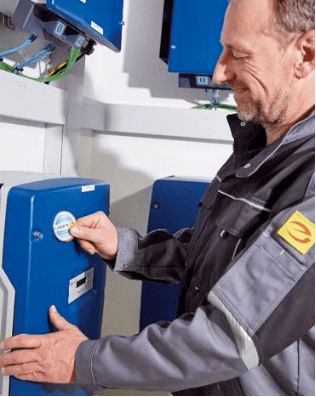

太陽能系統檢查 – 貼上檢查標志

在檢查太陽能系統期間，完成以下步驟：

☆ 目視檢查設備絕緣和電纜線束是否有損壞和缺陷

☆ 包括逆變器在內的全面功能測試

☆ 現有系統配置與記錄數據的詳細比較：如果對系統進行了結構更改，則必須以可驗證的方式列出這些更改。

☆ 徹底的計量檢查：絕緣電阻、開路電壓、短路電流、整個系統功率、低阻抗連接和保護等電位連接這些對于安全原因特別重要的，都要測量。

☆ 測試系統保護措施的有效性是一個單獨的檢查步驟：即使是很小的光伏系統在電纜連接和耦合中也會產生強大的直流電，與之接觸可能危及生命。

☆ Z后一步，對系統進行徹底的功能測試：測量值是否與瞬時太陽輻照度一致？逆變器是否正常工作？對于大型工廠來說強制性的與直銷商的雙向遠程控制連接是否有效？是否提供電源數據，是否執行控制站開關脈沖？

PV系統測試

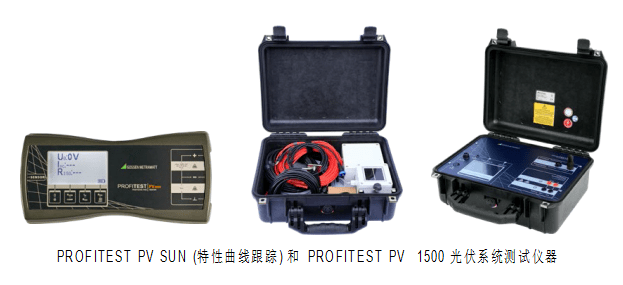

光伏系統測試儀器-啟動

負責光伏系統設置的一方必須為每個啟動程序編寫報告。重要報告內容包括測量值和系統數據。

光伏系統測試儀器記錄測量值：

n 直流側絕緣電阻

n 系統接地電阻

n 發生器開路電壓

n 串的開路電壓

n 串的短路電流

n  帶串聯二極管/保險絲（發生器接線盒）的系統通過二極管和保險絲的壓降

n  單個串特性曲線的可選測量

n  光伏發生器以及開關設備和熔斷器的溫度圖準備

VDE 0126-23-1 / IEC 62446-1系統文件要求

安裝或定期測試并網光伏系統后，必須為客戶、檢查員或維護工程師準備包含基本系統數據的文件。

基本系統數據：

n  額定系統功率（kW DC或kVA AC）

n  光伏組件和逆變器（型號、制造商和數量）

n  安裝和首次啟動日期

n 客戶名稱

n 安裝地點地址有關系統開發人員的信息：

n  公司名稱、聯系人、地址、電話號碼和電子郵件地址

有關系統安裝程序的信息：

n  公司名稱、聯系人、地址、電話號碼和電子郵件地址
