德國GMC-I高美測儀科研級EL+PL測試系統

PLPix

目錄

一 系統概述

1.1系統組成-電源

1.2系統組成-照明光源

1.3系統組成-相機

二 公用部分

三 可選：相機和鏡頭

四 PLPix的技術數據

一. 系統概述

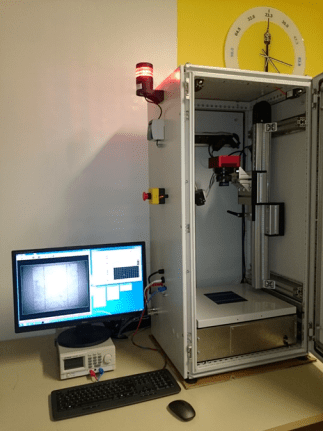

PLPix系統由LED機柜、EL電源和PC組成

激光柜說明

?安全聯鎖，在柜門打開時自動關閉LED光束。機柜門只能用機柜鑰匙打開。

?帶水冷的LED光源

?攝像機，鏡頭安裝在可調節的攝像機滑軌上

?公用設施面板

- 4條EL電源線：傳感+/-和電源+/-

- 水冷管道：快速釋放，無泄漏

- 與PC的USB連接

- 電源線

?用于調整相機焦點的白熾燈

?帶電源開/關的墻上插頭

- 相機電源

- LED電源

- 白熾燈電源

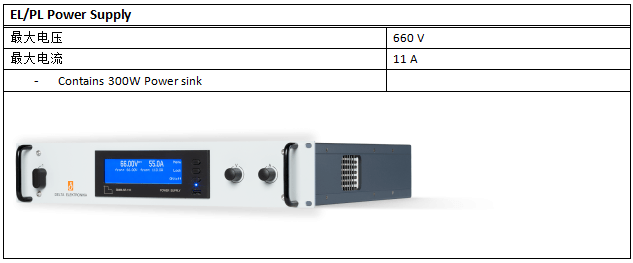

1. PLPix系統組成-電源

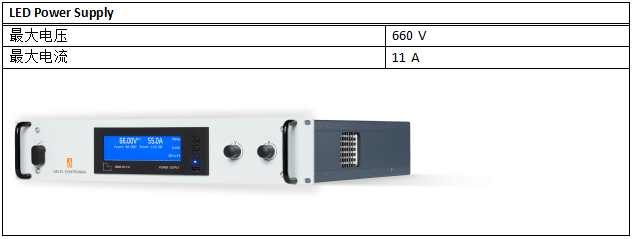

2. PLPix系統組成-照明光源

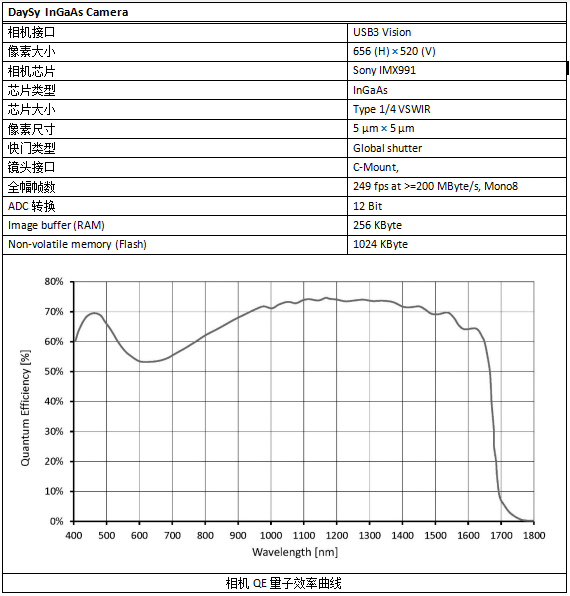

3. PLPix系統組成-相機

二 PLPix公用部分

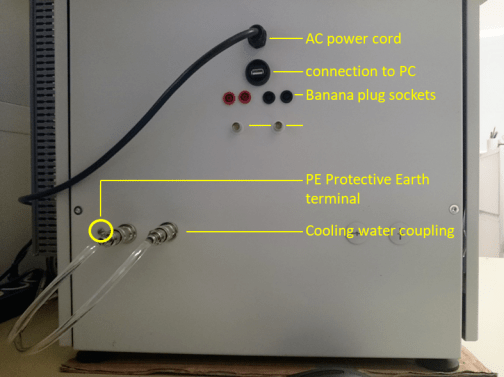

PLPix公用部分面板

環境條件：

?墻壁插頭，230V，單相，50 Hz，2000 W

?冷卻水（詳見激光源手冊）

- 無顆粒，十氯化萘

- 20°C

- 流量2升/分鐘

?冷卻水快速釋放閥

- Koolance QD2外螺紋快速斷開無泄漏聯軸器

- 推薦管道：內徑6mm，外徑10mm，壁厚2mm

三 可選：相機和鏡頭

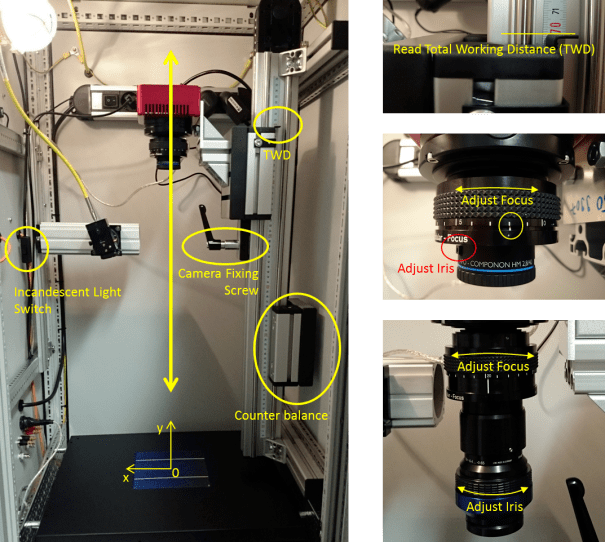

相機和鏡頭調整示意圖

四 PLPix的技術數據
